Чертёж, по которому можно обсуждать производство
Модель, материал, допуски и контроль в одном согласованном комплекте. Подготовьте данные для предметного разговора о механической обработке или раскрое — без подмены чертежа приблизительной оценкой.
Направление для предварительного обсуждения. Производственная доступность требует подтверждения партнёра.
ЧПУ и раскрой — предварительное направление. Доступность изготовителя и процесса нужно подтвердить через поддержку до согласования заказа.
01 Область применения
Какие задачи стоит разобрать
Начните с функции изделия и ожидаемого результата.
Фрезерованная деталь
Определить базы, обработанные поверхности, отверстия и требования к контролю.
Плоский контур
Подготовить геометрию раскроя, материал и толщину; обозначить дальнейшие операции.
Составной комплект
Разделить детали, крепёж, обработку и сборку в ведомости.
Малая серия
Утвердить первый образец, редакцию документации и план контроля партии.
Изделие в деталях
От внешнего вида — к конструкции
Посмотрите, какие требования стоят за формой. Пример помогает обсудить устройство изделия и проверку образца.
Прокручивайте страницу — изделие раскрывается по шагам
Фотореалистичная визуализация примера. Размеры и устройство условные; это не чертёж и не фотография выполненного заказа.

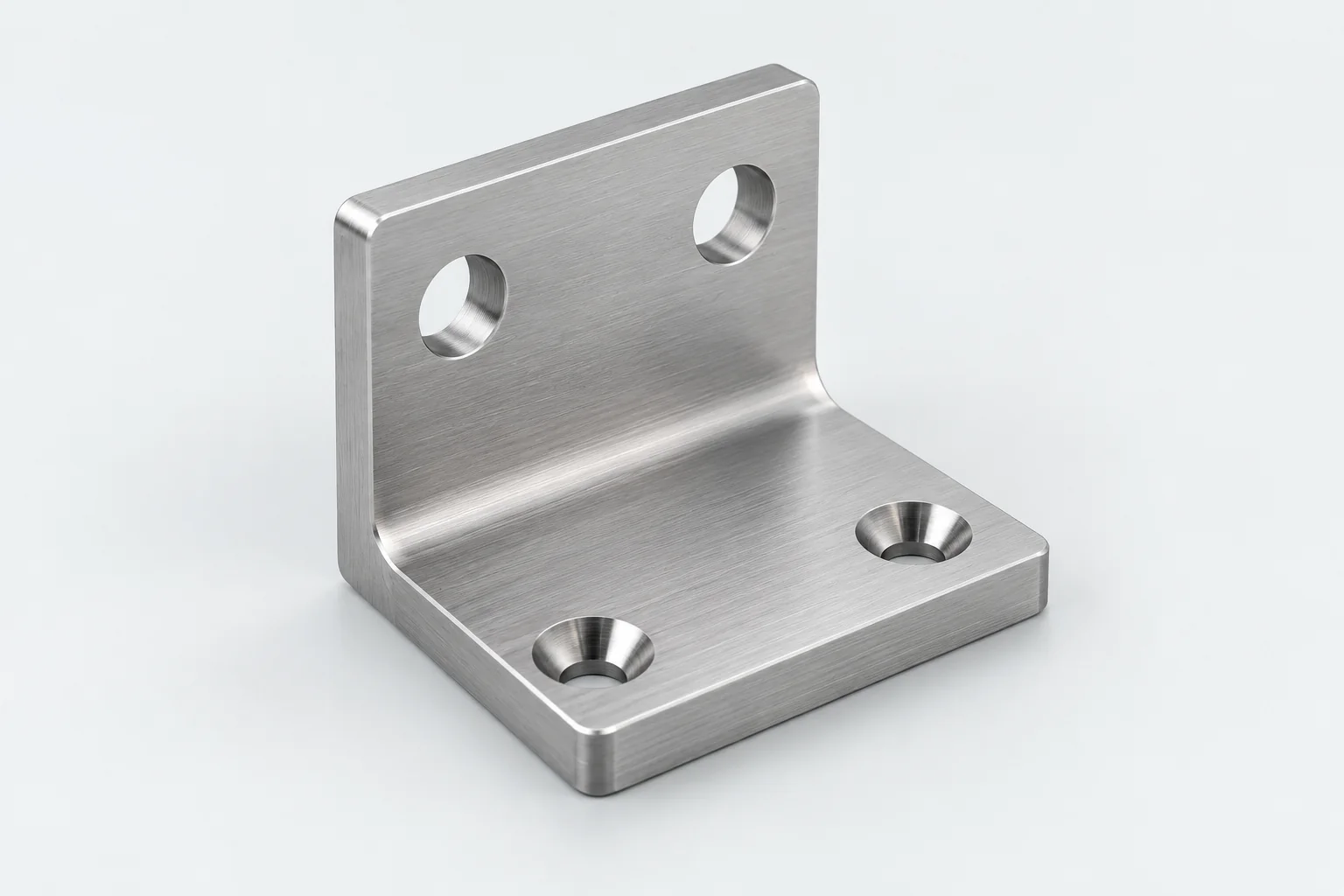

01 Внешний вид
Деталь начинается с сборочного узла
В этом примере две плоскости соединяют детали узла через крепёж. Для обсуждения изготовления нужны чертёж и модель с согласованной редакцией.
В ТЗ: материал, количество, чертёж и назначение.

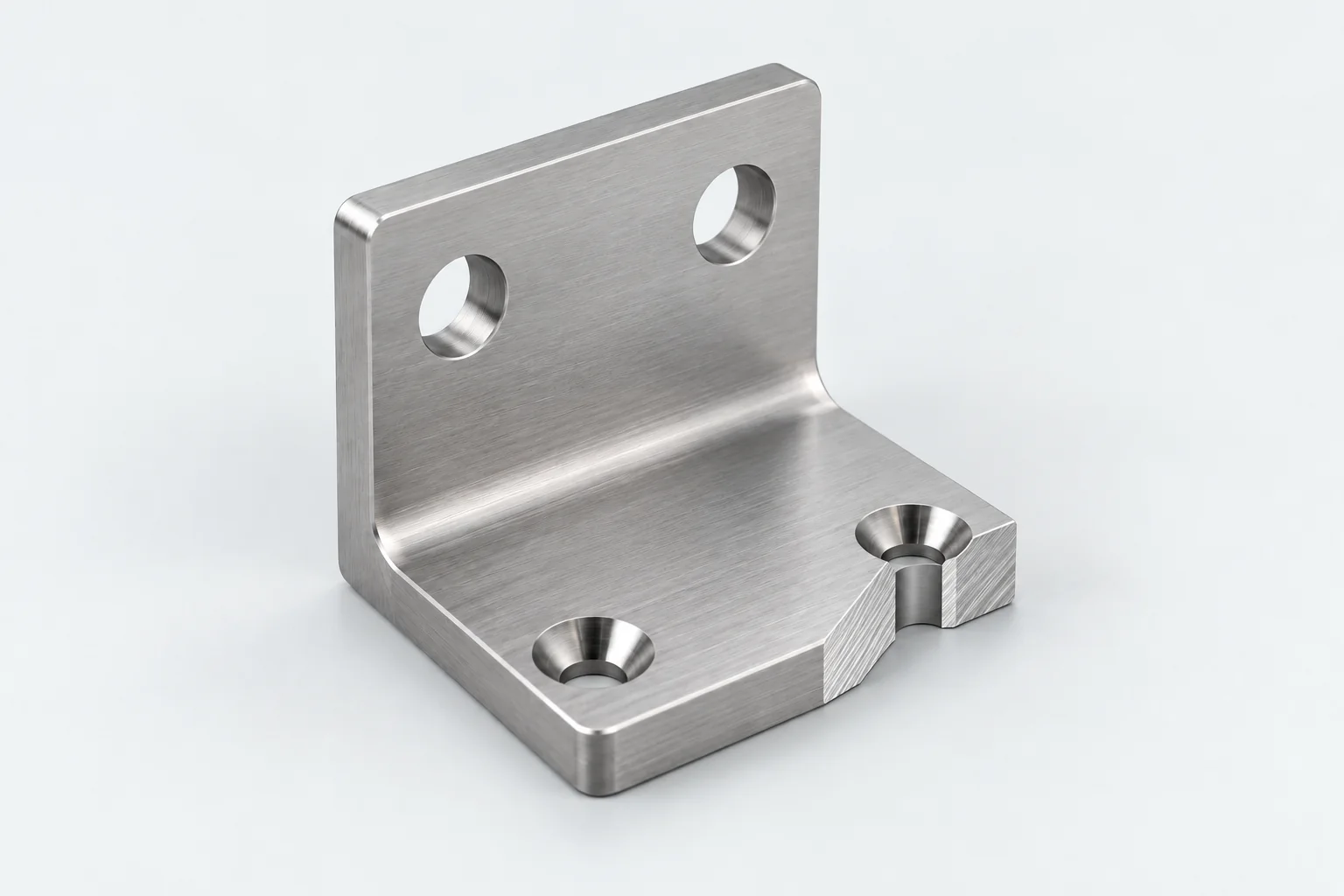

02 В разрезе
Открываем геометрию крепления
Разрез показывает зенковку и сплошное сечение основания. Такие виды помогают объяснить чертёж, но не заменяют размеры, допуски и указание материала.
Уточните: головку крепежа, толщину и обработку поверхностей.
03 Сопряжения
Обсуждаем базы и доступ инструмента
Радиус перехода, отверстия и опорная плоскость влияют на установку и выбранный процесс. Технологичность и доступность оборудования подтверждает изготовитель.
На чертеже: базы, допуски, шероховатость и покрытие.
04 Проверка образца
Принимаем по чертежу и согласованным измерениям
До заказа подтвердите партнёра и процесс: металлообработка пока предварительное направление Detalot. Для образца согласуйте перечень измеряемых размеров и документы.
Приёмка: размеры по базам, посадки и документация.
02 Конструктивные требования
3D-модель не заменяет требования чертежа
Модель задаёт номинальную геометрию. Чертёж определяет необходимые размеры, базы, допуски, резьбы и поверхности, которые нужно контролировать. Выделите функционально важные элементы, вместо назначения максимальной точности всему изделию: обработка и проверка каждого дополнительного требования влияют на состав работ.
Внутренние углы, глубокие полости, тонкие стенки и доступ инструмента нужно обсудить с конкретным изготовителем. Для раскроя уточняют толщину, замкнутость контуров, единицы и дальнейшую гибку или обработку. На Detalot это пока подготовка требований: договорённости о ЧПУ, лазерной резке и металлопечати не объявляются заключёнными.
03 Выбор подхода
Технологию выбирают под требования
Варианты для обсуждения с изготовителем; доступность и применимость подтверждают отдельно.
Прокрутите таблицу вправо, чтобы увидеть все условия →
| Подход | Когда обсудить | Что уточнить |
|---|---|---|
| ЧПУ-фрезерование | Объёмная деталь с обработанными поверхностями | Доступ инструмента, внутренние радиусы, базы и контроль. |
| Лазерная резка | Плоские контуры из согласованного листа | Материал, толщина, геометрия, состояние кромки и последующие операции. |
| Гибка и сборка | Изделие из нескольких плоских или объёмных деталей | Развёртка, последовательность операций и ответственность за сопряжения. |
| Иной процесс | Геометрия или требования не подходят выбранному способу | Возможности партнёра и сравнение предложений по одинаковому комплекту данных. |
04 Документация и приёмка
Хорошее ТЗ экономит вопросы
Входные данные
Что подготовить
- Модель STEP или иной согласованный CAD-формат и чертёж PDF одной редакции.
- Для раскроя — DXF или иной формат изготовителя: замкнутые контуры, единицы, толщина.
- Марка материала и состояние поставки; допустимость замены только по согласованию.
- Базы, функциональные размеры, допуски, резьбы, покрытия и требования к кромкам.
- Количество по каждой позиции, образец до серии, план контроля и документы результата.
Шаблон можно заполнить у себя. Скачивание ничего не отправляет и не создаёт заказ.
Критерии результата
Как проверить образец
- Первый образец проверен по согласованному чертежу и перечню контрольных размеров.
- Материал, покрытия и состав документации подтверждены в согласованном объёме.
- Для партии определены правила контроля, маркировка позиций и комплектность.
Формат и канал передачи
CAD, чертежи и фотографии готовят для согласованного канала изготовителя. Текущая загрузка рабочих моделей Detalot поддерживает STL и 3MF; перечисление иных форматов в ТЗ не означает их приём через сайт.
Файлы, доступ и права →05 Пример сценария
Кронштейн из листа: отделить раскрой от дальнейших операций
Условная задача: контур, отверстия и последующая гибка. Заказчик согласует материал, толщину и чертёж, а изготовитель подтверждает развёртку и процесс. На первом образце проверяют сопряжения; после подтверждения обсуждают повторение и контроль серии.
Условный пример подготовки задачи, не выполненный заказ Detalot.
- 1
Документация
Модель, чертёж, материал и версия
- 2
Технологичность
Подтверждение процесса конкретным партнёром
- 3
Образец
Контроль размеров и сопряжений
- 4
Серия
План контроля, документы и комплектность
06 Состав предложения
За что согласуют стоимость
Отделите подготовку, изготовление и дополнительные работы. Сравнивайте предложения по одной версии задания и одинаковому составу поставки.
- Материал и заготовка, доступ инструмента и время обработки.
- Требуемые допуски, резьбы, покрытия и последующие операции.
- Подготовка производства, первый образец, контроль и документы.
Калькулятор 3D-печати не оценивает ЧПУ и лазерную резку.
07 Вопросы заказчиков
До начала обсуждения
Можно сейчас заказать ЧПУ через Detalot?
Эта страница помогает подготовить данные и начать предварительное обсуждение. Доступность процесса и партнёра нужно подтвердить; оформление изготовления и оплаты не обещается.
Калькулятор считает стоимость ЧПУ или лазерной резки?
Нет. Справочный калькулятор относится к опубликованной модели 3D-печати. Его диапазон нельзя переносить на механическую обработку или раскрой.
Куда загрузить STEP и DXF?
Подготовьте их для согласованного канала изготовителя. Текущая загрузка рабочих моделей Detalot поддерживает STL и 3MF; эта страница не расширяет перечень принимаемых форматов.
Следующий шаг
Подготовьте комплект документации для обсуждения
Поддержка поможет уточнить доступность направления. Возможности изготовителя и условия заказа требуют отдельного подтверждения.
