Для технологов, конструкторов и небольших производств
Оснастка под вашу операцию, а не деталь «по картинке»
Опишите, что нужно позиционировать, удерживать или проверять. Превратите производственную задачу в требования к приспособлению, образцу и повторению — с понятными критериями приёмки.
База. Контакт. Повторяемость. Всё начинается с операции.
Сейчас доступны калькулятор и подготовка требований. Приём новых заявок приостановлен; изготовление и оплата через Detalot ещё не подключены.
01 Область применения
Какие задачи стоит разобрать
Начните с функции изделия и ожидаемого результата.
Сборочный ложемент
Расположить изделие в повторяемом положении и защитить поверхности во время сборки.
Позиционирующий шаблон
Задать положение деталей или места разметки относительно выбранных баз.
Держатель инструмента
Организовать место хранения и доступа; учесть массу, способ крепления и окружение.
Контрольный макет
Проверить компоновку или последовательность сборки до изготовления окончательной оснастки.
Разобрать конкретную задачу
Сборочные ложементы и приспособления
Подготовка сборочного приспособления под операцию: опорные поверхности, контакт с изделием, установка, извлечение и проверка первого ложемента.
Требования и проверка образца Конкретная задачаПозиционирующие шаблоны
Как задать требования к шаблону для позиционирования и разметки: базовые поверхности, ориентация, контроль положения и проверка на ответной детали.
Требования и проверка образца Конкретная задачаМакеты для проверки сборки
Макет для проверки геометрии узла: состав сборки, зоны прохода, доступ инструмента, последовательность монтажа и фиксация результатов примерки.
Требования и проверка образцаИзделие в деталях
От внешнего вида — к конструкции
Посмотрите, какие требования стоят за формой. Пример помогает обсудить устройство изделия и проверку образца.
Прокручивайте страницу — изделие раскрывается по шагам
Фотореалистичная визуализация примера. Размеры и устройство условные; это не чертёж и не фотография выполненного заказа.

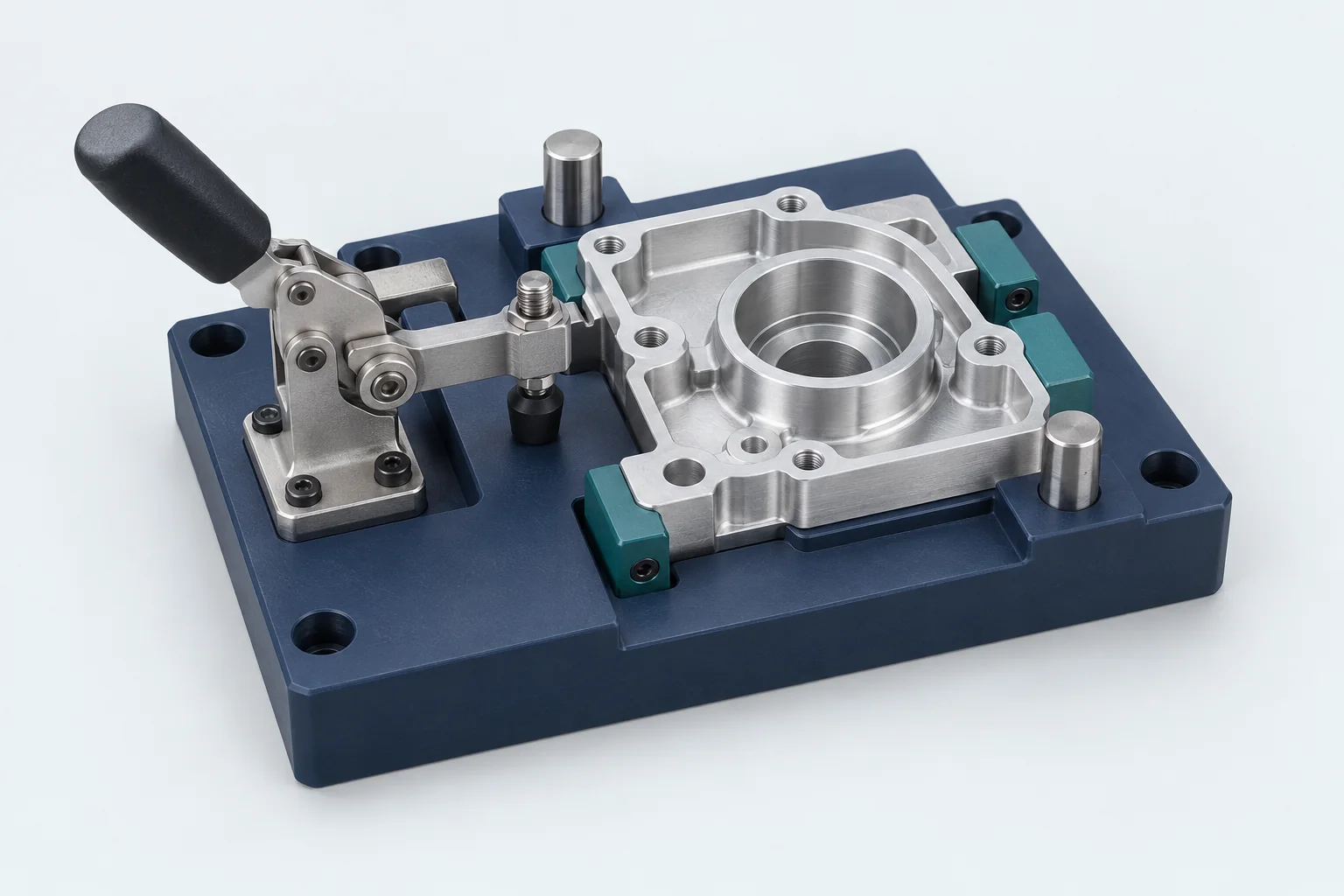

01 Внешний вид
Оснастка повторяет операцию
Ложемент помогает расположить заготовку относительно инструмента и прижима. Начните с описания операции: что устанавливают, что обрабатывают и как снимают результат.
В ТЗ: модель заготовки, схема операции, рабочее пространство.

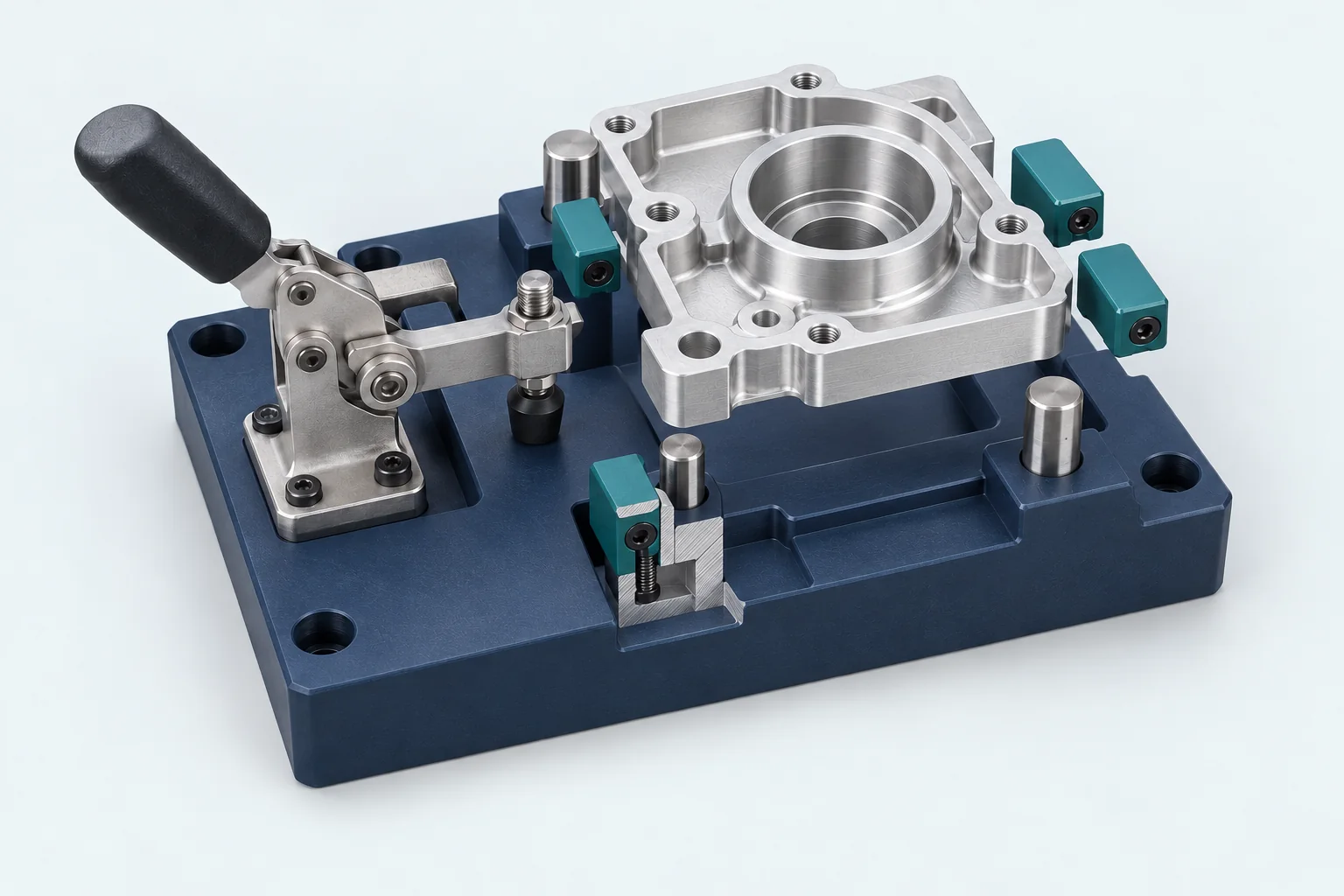

02 В разрезе
Показываем опоры под заготовкой
Снятая деталь открывает базовые поверхности и сменные накладки. В этом примере накладки отделены от основания, чтобы их можно было обсуждать и заменять отдельно.
Уточните: какие поверхности задают положение детали.
03 Сопряжения
Оставляем место рукам и инструменту
Упоры ограничивают перемещение, а прижим удерживает заготовку. Проверьте траекторию инструмента и доступ при установке. Допустимые усилия и износ требуют отдельного расчёта и испытаний.
На чертеже: положение упоров, зазоры, крепление к рабочему месту.
04 Проверка образца
Проходим операцию на первом комплекте
Соберите оснастку и выполните пробную операцию с реальной заготовкой. Зафиксируйте удобство установки, повторяемость положения и необходимые изменения до партии.
Приёмка: установка, доступ инструмента, измерение результата.
02 Конструктивные требования
Сначала карта операции, потом конструкция
Укажите изделие, исходное положение, опорные поверхности и движение оператора. Какие поверхности нельзя повреждать? Где проходит инструмент? Как деталь извлекают? Именно эти ответы определяют геометрию ложемента и возможность пользоваться им на рабочем месте.
Опишите длительность нагрузки, контакт с маслами или очистителями, нагрев и износ. Разделите корпус приспособления, сменные элементы и покупные компоненты. Для ответственной фиксации, силовых узлов и средств измерений требуется отдельное инженерное обоснование; справочная модель Detalot не подтверждает пригодность оснастки.
03 Выбор подхода
Технологию выбирают под требования
Варианты для обсуждения с изготовителем; доступность и применимость подтверждают отдельно.
Прокрутите таблицу вправо, чтобы увидеть все условия →
| Подход | Когда обсудить | Что уточнить |
|---|---|---|
| Печатный ложемент | Примерка и малые серии с согласованной нагрузкой | Базы, контактные зоны, поверхность и проверка деформации. |
| Печатный корпус + покупные элементы | Конструкция со сменными упорами или крепежом | Состав сборки, монтаж и ответственность за сопряжения. |
| Механическая обработка | Требования, которые печать не обеспечивает | Материал, чертёж и возможности конкретного изготовителя. |
| Компоновочный макет | Проверка доступа и последовательности операции | Какие свойства макет должен показать и что на нём не проверяют. |
04 Документация и приёмка
Хорошее ТЗ экономит вопросы
Входные данные
Что подготовить
- Описание операции и схема рабочего места, направление установки и извлечения.
- Модель изделия или измеренные контактные поверхности; базирование на чертеже.
- Нагрузки, длительность контакта, нагрев, среда и планируемый ресурс.
- Требования к доступу инструмента, защите поверхности и замене изнашиваемых элементов.
- Критерии пробной эксплуатации, ответственный за проверку и перечень контрольных размеров.
Шаблон можно заполнить у себя. Скачивание ничего не отправляет и не создаёт заказ.
Критерии результата
Как проверить образец
- Изделие устанавливается и извлекается по согласованной последовательности.
- Доступ инструмента и действия оператора проверены на рабочем месте.
- Зафиксированы результаты пробной эксплуатации, ограничения и версия, разрешённая к повторению.
Формат и канал передачи
CAD, чертежи и фотографии готовят для согласованного канала изготовителя. Текущая загрузка рабочих моделей Detalot поддерживает STL и 3MF; перечисление иных форматов в ТЗ не означает их приём через сайт.
Файлы, доступ и права →05 Пример сценария
Ложемент для сборки: проверить операцию на одном рабочем месте
Условный пример: две контактные поверхности и свободный доступ к крепежу. Первый образец проверяют с реальным изделием и оператором. После замечаний по доступу, устойчивости и защите поверхности меняют конструкцию и фиксируют версию для других постов.
Условный пример подготовки задачи, не выполненный заказ Detalot.
- 1
Операция
Базы, доступ инструмента и контактные зоны
- 2
Примерка
Рабочее место и реальное изделие
- 3
Проверка
Пробная эксплуатация по согласованному плану
- 4
Повторение
Версия, сменные элементы и контроль
06 Состав предложения
За что согласуют стоимость
Отделите подготовку, изготовление и дополнительные работы. Сравнивайте предложения по одной версии задания и одинаковому составу поставки.
- Разработка конструкции, покупные компоненты и сборка.
- Объём печати, время изготовления, обработка и точность контактных зон.
- Проверка образца, доработки, запасные элементы и упаковка.
07 Вопросы заказчиков
До начала обсуждения
Можно заменить металлическое приспособление пластиком?
Такое решение принимают по нагрузке, температуре, износу и последствиям отказа. Иногда полезен печатный макет или гибридная сборка, но материал нельзя заменять только ради цены.
Что считать успешным пилотом?
Заранее определённый результат операции: устойчивое позиционирование, доступ к инструменту, отсутствие повреждений и согласованный контроль. Сам факт получения напечатанной детали недостаточен.
Как повторить оснастку через несколько месяцев?
Сохраните утверждённую модель и чертёж, перечень компонентов, материал, требования к обработке и протокол проверки. Новую редакцию отделяйте от исходной.
Следующий шаг
Начните с ясного описания вашей задачи
Сохраните требования, отметьте неизвестные параметры и определите, что нужно проверить на образце. Так обсуждение будет предметным с самого начала.
