Для разработчиков электроники, приборов и оборудования
От компоновки прибора — к проверенному комплекту деталей
Выберите задачу: корпус под плату, отдельное крепление или прототип для проверки сборки. Для каждой есть свой список исходных данных и критериев образца; отраслевой обзор помогает связать их в один проект.
Сначала посадка и сборка. Затем внешний вид и повторяемость.
Сейчас доступны калькулятор и подготовка требований. Приём новых заявок приостановлен; изготовление и оплата через Detalot ещё не подключены.
01 Область применения
Какие задачи стоит разобрать
Начните с функции изделия и ожидаемого результата.
Корпус нового прибора
Разместить плату, разъёмы и крепления; предусмотреть сборку, обслуживание и доступ к кабелям.
Крышка и панель
Проверить расположение кнопок, индикаторов и отверстий. Задать видимые поверхности и способ крепления.
Стендовый прототип
Проверить компоновку и установку до финального оформления. Отделить проверку геометрии от испытаний готового изделия.
Небольшая партия
Зафиксировать версии корпуса и крышки, комплектность и контрольные размеры перед повторением образца.
Разобрать конкретную задачу
Корпус под вашу плату
Как подготовить корпус под конкретную плату: компоновка, крышка, разъёмы, крепёж и проверка первого комплекта перед небольшой партией.
Требования и проверка образца Конкретная задачаКрепления и держатели плат
Подготовка креплений печатной платы: базы отверстий, зоны контакта, крепёж, доступ к компонентам и проверка установки в корпусе или на стенде.
Требования и проверка образца Конкретная задачаКомпоновочные прототипы приборов
Компоновочный прототип для электроники и приборов: проверка сборки, расположения органов управления, доступа к кабелям и списка изменений перед партией.
Требования и проверка образцаИзделие в деталях
От внешнего вида — к конструкции
Посмотрите, какие требования стоят за формой. Пример помогает обсудить устройство изделия и проверку образца.
Прокручивайте страницу — изделие раскрывается по шагам
Фотореалистичная визуализация примера. Размеры и устройство условные; это не чертёж и не фотография выполненного заказа.

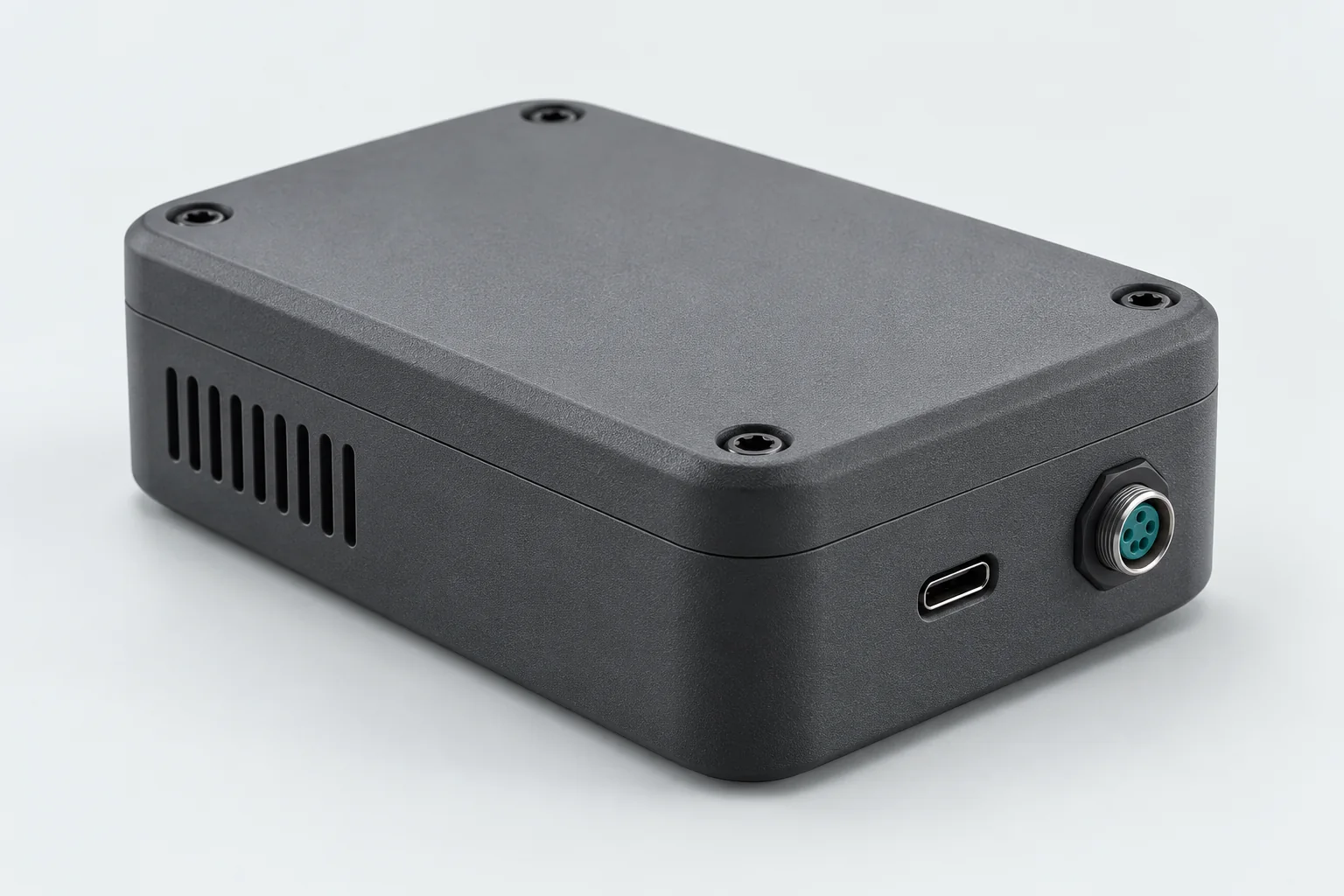

01 Внешний вид
Корпус начинается с того, что внутри
Размер платы, разъёмы и способ установки определяют форму корпуса. В примере крышка снимается, а интерфейсы доступны снаружи.
В ТЗ: габариты платы, расположение разъёмов, способ крепления.

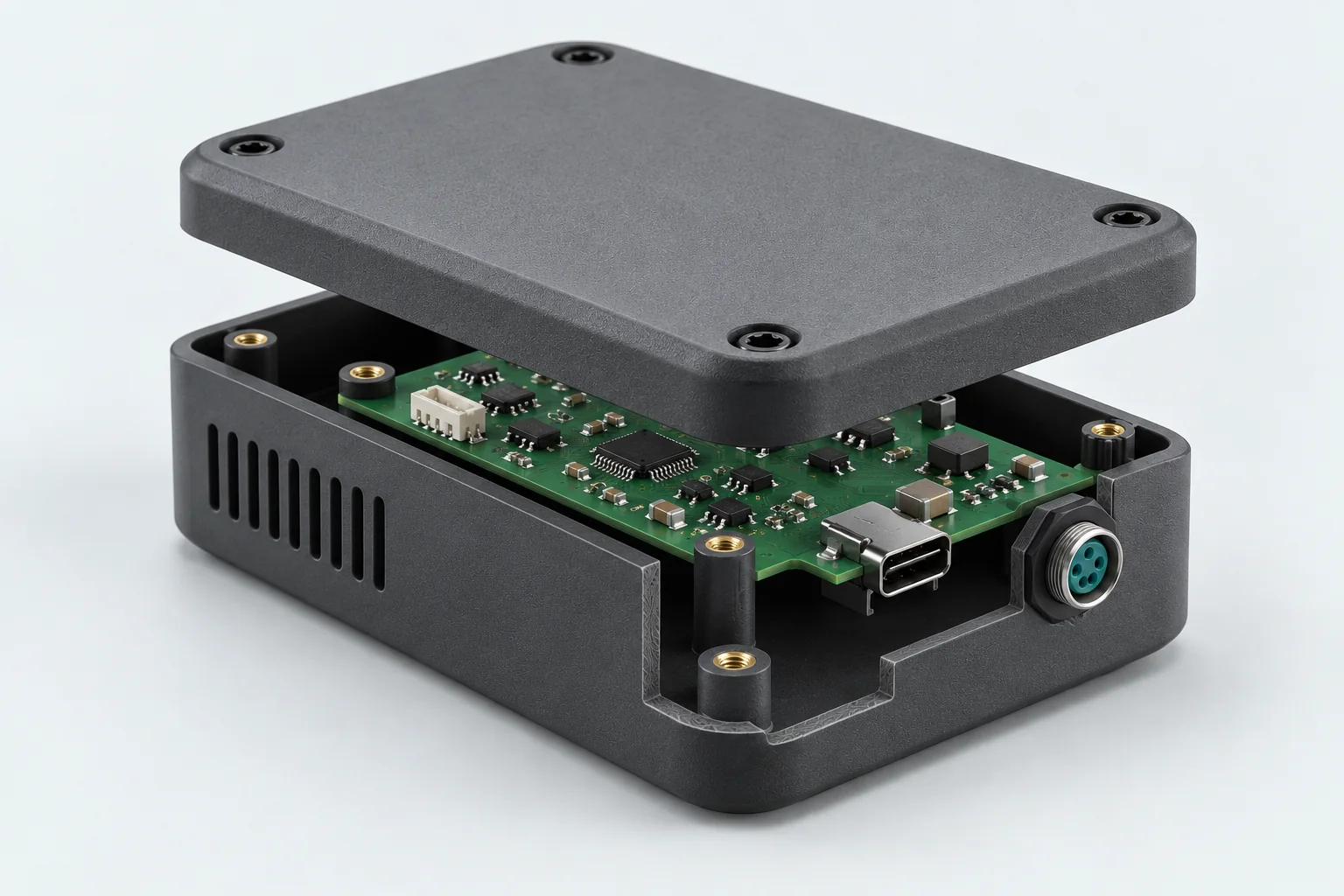

02 В разрезе
Отделяем оболочку от электроники
Под крышкой видны плата и точки крепления. Между компонентами и стенками нужен согласованный зазор; доступ для сборки продумывают до изготовления.
Уточните: высоту компонентов, крепёж и порядок сборки.
03 Сопряжения
Маленькие детали решают, соберётся ли прибор
Проверьте стойки платы, посадку крышки и выходы разъёмов. Толщину стенки, вентиляцию и материал выбирают по условиям работы; иллюстрация не подтверждает теплоотвод или защиту от воды.
На чертеже: критичные посадки, размеры и требования к поверхности.
04 Проверка образца
Примеряем реальную плату
Первый корпус проверяют с платой, кабелями и крепежом. После замечаний фиксируют новую редакцию файлов, чтобы повторная партия соответствовала согласованному образцу.
Приёмка: сборка, доступ к разъёмам, закрытие крышки.
02 Конструктивные требования
Не потерять требования между CAD и сборкой
Размер платы — только начало. Добавьте высоту компонентов с обеих сторон, доступ к разъёмам, пространство для кабеля и положение крепёжных отверстий. Укажите, от какой поверхности и точки отсчитываются размеры. Для составного корпуса проверьте сопряжение половин и последовательность установки платы.
Посадки под крепёж, защёлки и резьбовые вставки обсуждают с учётом конкретного процесса. Номинал из CAD не является подтверждённым допуском изготовления. Тепловой режим, требования к электрической и пожарной безопасности, экрану и герметичности задают отдельно: название пластика не подтверждает свойства всего устройства.
03 Выбор подхода
Технологию выбирают под требования
Варианты для обсуждения с изготовителем; доступность и применимость подтверждают отдельно.
Прокрутите таблицу вправо, чтобы увидеть все условия →
| Подход | Когда обсудить | Что уточнить |
|---|---|---|
| FDM / PETG | Бытовой корпус, крепление или функциональный образец | Направление нагрузки, стенки, отверстия, ориентация и поверхность. |
| FDM / PLA | Макет для проверки формы в помещении | Нагрев и рабочие нагрузки; возможность использовать только как компоновочный образец. |
| ASA или другая марка | Наружная установка или особые условия | Документация выбранной марки, условия эксплуатации и программа проверки. |
| Другая технология | Мелкие элементы или особые требования к поверхности | Доступность у изготовителя, материал и обработка; подходящий метод выбирают после просмотра модели. |
04 Документация и приёмка
Хорошее ТЗ экономит вопросы
Входные данные
Что подготовить
- CAD-сборка или отдельные модели корпуса и крышки с обозначением версии.
- Габариты платы, высота компонентов и координаты креплений от выбранной базы.
- Положение разъёмов, траектория кабеля и пространство для подключения.
- Способ сборки, обслуживания и крепления прибора; комплектность одной поставки.
- Условия эксплуатации, видимые поверхности и обязательные проверки образца.
Шаблон можно заполнить у себя. Скачивание ничего не отправляет и не создаёт заказ.
Критерии результата
Как проверить образец
- Плата устанавливается без непредусмотренного усилия; компоненты не задевают корпус.
- Разъёмы доступны, крышка закрывается, крепёж и кабель не конфликтуют.
- Контрольные размеры, внешний вид и состав комплекта сверены с согласованной версией.
Формат и канал передачи
CAD, чертежи и фотографии готовят для согласованного канала изготовителя. Текущая загрузка рабочих моделей Detalot поддерживает STL и 3MF; перечисление иных форматов в ТЗ не означает их приём через сайт.
Файлы, доступ и права →05 Пример сценария
Десять корпусов датчика: сначала проверить один комплект
Условная задача: плата, корпус и съёмная крышка для устройства в помещении. Сначала согласуют компоновку и один комплект для примерки. Замечания по разъёму и креплениям вносят в новую версию; только после её подтверждения обсуждают повторение.
Условный пример подготовки задачи, не выполненный заказ Detalot.
- 1
Компоновка
Плата, разъёмы, крепёж и условия работы
- 2
Образец
Проверка сборки в руках разработчика
- 3
Корректировка
Список изменений и новая версия CAD
- 4
Партия
Зафиксированные файл, комплектность и контроль
06 Состав предложения
За что согласуют стоимость
Отделите подготовку, изготовление и дополнительные работы. Сравнивайте предложения по одной версии задания и одинаковому составу поставки.
- Разработка модели и доработки после примерки.
- Количество отдельных деталей, поддержки и обработка отверстий.
- Марка материала, поверхность, крепёж, упаковка и состав комплекта.
07 Вопросы заказчиков
До начала обсуждения
Можно начать без 3D-модели?
Да: соберите размеры платы, фотографии, эскиз корпуса и перечень разъёмов. Разработку CAD, передачу исходника и число доработок согласуют отдельно с исполнителем.
Что важнее для цены: вес или габариты?
Для корпуса важны также стенки, отверстия, ориентация, поддержки и сборка. Калькулятор Detalot даёт справочный ориентир по объёму; он не заменяет предложение по всем работам.
Можно обещать класс защиты или огнестойкость?
Только после выбора конкретного материала, конструкции и проверки применимых требований. Обычная печать корпуса сама по себе не подтверждает защиту всего прибора.
Следующий шаг
Начните с ясного описания вашей задачи
Сохраните требования, отметьте неизвестные параметры и определите, что нужно проверить на образце. Так обсуждение будет предметным с самого начала.
