Крышка, ручка, держатель или декоративная накладка, которую сложно найти. Соберите данные об исходной детали и месте установки, чтобы обсуждать воспроизведение и проверку без догадок.
Повторный ремонт начинается с проверенного образца.
Сейчас доступны калькулятор и подготовка требований. Приём новых заявок приостановлен; изготовление и оплата через Detalot ещё не подключены.
01 Область применения
Какие задачи стоит разобрать
Начните с функции изделия и ожидаемого результата.
Крышка и накладка
Восстановить внешний контур и точки крепления без изменения ответственных функций устройства.
Ручка или органайзер
Определить способ соединения, нагрузки и условия использования.
Держатель и крепление
Проверить сопряжение с сохранившимися элементами и место установки.
Набор для повторных ремонтов
Сохранить проверенную редакцию, совместимость и состав комплекта для одной модели оборудования.
Разобрать конкретную задачу
Восстановление детали по образцу
Как подготовить неответственную деталь для восстановления: исправные участки образца, ответные поверхности, неизвестные размеры и проверка первой копии.
Требования и проверка образца Конкретная задачаКрепления, ручки и держатели
Требования к неответственным ремонтным креплениям и держателям: ответная часть, направление нагрузки, крепёж, доступ и проверка пробной детали.
Требования и проверка образцаИзделие в деталях
От внешнего вида — к конструкции
Посмотрите, какие требования стоят за формой. Пример помогает обсудить устройство изделия и проверку образца.
Прокручивайте страницу — изделие раскрывается по шагам
Фотореалистичная визуализация примера. Размеры и устройство условные; это не чертёж и не фотография выполненного заказа.

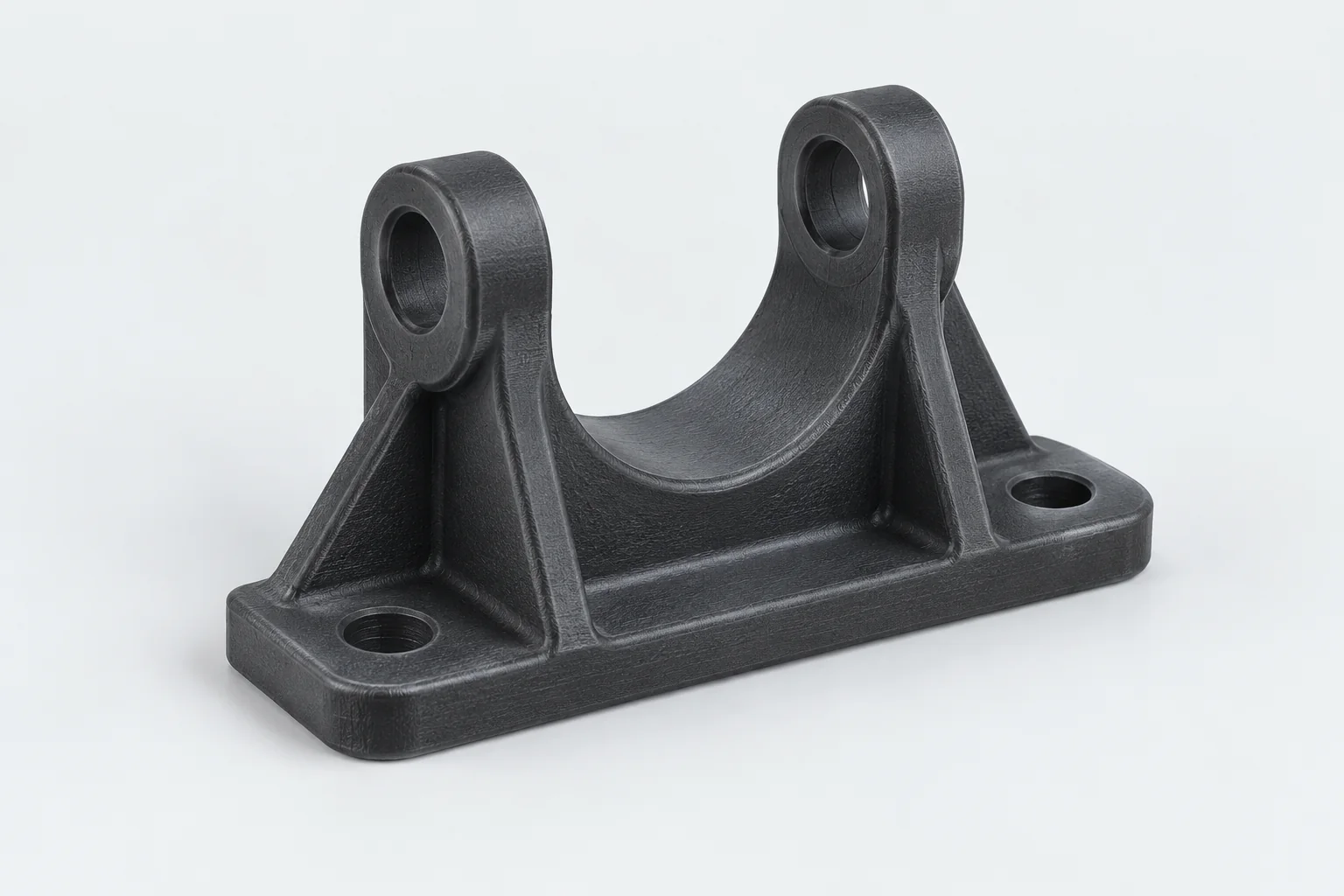

01 Внешний вид
Восстанавливаем функцию и посадку
Для неответственной детали важны соединение с узлом и доступный объём. Фотография помогает понять форму, но для восстановления нужны измерения образца и ответных деталей.
В ТЗ: фото, размеры, назначение и причина поломки.

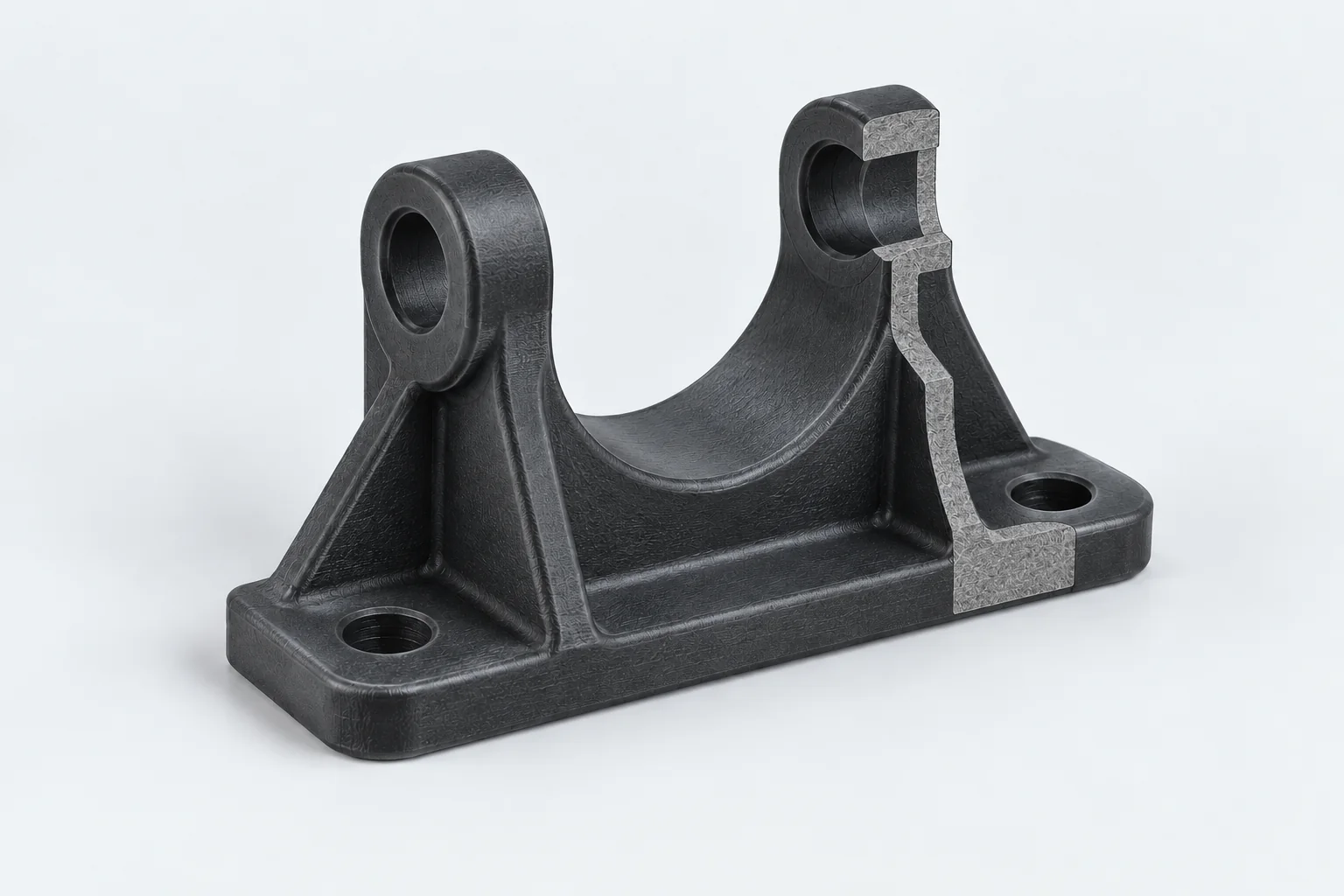

02 В разрезе
Видим стенки, отверстия и усиления
Разрез показывает, как посадочная часть связана с основанием через рёбра. Это повод обсудить геометрию и способ изготовления, а не доказательство прочности.
Уточните: реальные нагрузки, температуру и контакт с химией.
03 Сопряжения
Меряем места соединения с узлом
Размер отверстия и положение основания определяют, подойдёт ли деталь. Изношенный образец может искажать исходную геометрию — сверяйте его с ответной частью.
На чертеже: посадки, межосевые расстояния и крепёж.
04 Проверка образца
Примеряем до повторного изготовления
Проверьте установку без принудительной подгонки и работу узла в согласованных условиях. Для деталей, влияющих на безопасность, требуется отдельная инженерная оценка.
Приёмка: посадка, движение узла и согласованный ресурс проверки.
02 Конструктивные требования
Фотография объясняет задачу, измерение задаёт геометрию
Снимите деталь, повреждение и место установки. Измерьте отверстия, посадочные зоны и расстояния между ними; отметьте, какие поверхности сохранились, а какие предстоит восстановить. Нельзя переносить искажения перспективы фотографии в точную модель. Симметрию и предполагаемые размеры обозначьте как гипотезы для проверки.
Опишите, почему исходная деталь разрушилась: удар, нагрузка, нагрев, износ или воздействие среды. Простое повторение формы может повторить причину отказа. Тормозные, силовые, защитные, электрически ответственные и иные критичные узлы требуют отдельной оценки; эта страница посвящена подготовке неответственных пластиковых деталей.
03 Выбор подхода
Технологию выбирают под требования
Варианты для обсуждения с изготовителем; доступность и применимость подтверждают отдельно.
Прокрутите таблицу вправо, чтобы увидеть все условия →
| Подход | Когда обсудить | Что уточнить |
|---|---|---|
| Модель по измерениям | Сохранились посадочные зоны или ответная часть | Какие размеры измерены и как будет проверяться восстановленная форма. |
| Печатный примерочный образец | Геометрия неизвестна полностью | Проверка посадки до согласования окончательного материала. |
| Выбор функционального материала | Есть нагрузка, нагрев или среда | Марка, условия, направление нагрузки и проверка применимости. |
| Оригинальная запчасть или иной процесс | Последствия отказа существенны | Допустимость замены, документация оборудования и решение ответственного специалиста. |
04 Документация и приёмка
Хорошее ТЗ экономит вопросы
Входные данные
Что подготовить
- Модель и версия оборудования; назначение детали и условия эксплуатации.
- Фотографии образца и ответных частей, повреждений и места установки.
- Измеренные посадки, крепления и габариты с единицами и указанием неизвестных размеров.
- Причина повреждения, контакт со средой, нагрев и рабочие нагрузки.
- План примерки, критерии пригодности и количество требуемых комплектов.
Шаблон можно заполнить у себя. Скачивание ничего не отправляет и не создаёт заказ.
Критерии результата
Как проверить образец
- Деталь устанавливается на конкретную версию оборудования без непредусмотренных доработок.
- Крепления, движение и доступ к соседним элементам проверены при примерке.
- Зафиксированы ограничения применения, совместимость и версия, разрешённая к повторению.
Формат и канал передачи
CAD, чертежи и фотографии готовят для согласованного канала изготовителя. Текущая загрузка рабочих моделей Detalot поддерживает STL и 3MF; перечисление иных форматов в ТЗ не означает их приём через сайт.
Файлы, доступ и права →05 Пример сценария
Крышка сервисного прибора: не масштабировать по фотографии
Условная задача: повреждённая крышка с двумя сохранившимися креплениями. Измеряют ответную часть и отмечают неизвестный контур. На первом образце проверяют геометрию, затем уточняют конструкцию и материал. Проверенную версию сохраняют для следующих ремонтов того же оборудования.
Условный пример подготовки задачи, не выполненный заказ Detalot.
- 1
Диагностика
Назначение, причина поломки и границы замены
- 2
Геометрия
Измерения, образец и ответные части
- 3
Примерка
Посадка и работа рядом с другими элементами
- 4
Повторение
Совместимость, версия и комплект
06 Состав предложения
За что согласуют стоимость
Отделите подготовку, изготовление и дополнительные работы. Сравнивайте предложения по одной версии задания и одинаковому составу поставки.
- Измерение, восстановление геометрии и разработка модели.
- Количество примерочных итераций и доступность оборудования для проверки.
- Материал, обработка посадок и число одинаковых комплектов.
07 Вопросы заказчиков
До начала обсуждения
Достаточно фотографии сломанной детали?
Для предварительного описания — часто да. Для точных посадок нужны измерения, исходная модель или физический образец и ответные элементы; неизвестные размеры нельзя считать подтверждёнными.
Получится точная копия оригинала?
Геометрию, материал и способ изготовления рассматривают отдельно. Печатная замена не наследует свойства оригинальной детали автоматически.
Можно объединять потребности нескольких ремонтов?
Да, если совпадают модель оборудования, версия детали и условия применения. Сначала подтвердите совместимость образца, затем составьте ведомость повторных комплектов.
Следующий шаг
Начните с ясного описания вашей задачи
Сохраните требования, отметьте неизвестные параметры и определите, что нужно проверить на образце. Так обсуждение будет предметным с самого начала.
